Пчелы дают не только мед, но и другие полезные продукты. Один из них – воск, содержащий более 300 ценных активных ингредиентов, – сейчас пользуется спросом в быту, медицинской и косметической промышленности. Для пчеловодов – владельцев собственной пасеки – важно получать этот продукт с минимальными финансовыми и временными затратами. Выполнить это можно с помощью специального оборудования.

Из нескольких разновидностей приспособлений одним из наиболее удачных вариантов является паровая воскотопка. Пчеловод может купить ее в готовом виде или сделать своими руками из отслужившей свой срок бытовой техники.

Что представляет собой приспособление

Для небольшой пасеки подойдет элементарное самодельное устройство. Аппарат предназначен для получения воска из пчелиных сот путем их плавления под действием высокой температуры. Качество добытого материала зависят от способа нагрева. Воск начинает плавиться при 65-68 градусах, а температура кипения воды – 100 градусов. Сырье нагревают паром, который образуется в автоклаве, вмонтированном в устройство или расположенным поблизости от него.

Существует 2 вида паровых воскотопок:

• состоящая из 2-х сосудов, меньший из них с сырьем размещен внутри большего, в котором налитая вода нагревается до состояния пара, поступающего сквозь отверстия в емкость с сырьем;
• 2-х отдельно расположенных емкостей, в этом случае пар поступает через трубу, выдерживающую высокотемпературный режим.

Расплавленный чистый воск стекает в специальный поддон для сбора готового продукта. На выходе получается чистый продукт благодаря тому, что соты напрямую не контактируют с водой.

Полезная информация!

Приспособления из нержавеющей стали служат дольше, но стоят дороже, чем алюминиевые. При работе с ними риск обжечься минимальный.

Солнечная воскотопка своими руками из пеноплекса Solar extractors with their arms of foam polystyre

Виды и чертежи для изготовления воскотопки своими руками

Чтобы смастерить своими руками воскотопку, нужно определиться с типом конструкции, чем они отличаются между собой. По большому счету, среди общих деталей можно считать бак под загрузку и емкость для плавления воска.

В остальном отличие сводится к разнице используемой энергии для разогрева сот. И в зависимости от этого отличается конструктивный тип.

Паровая

Главной конструктивной особенностью является перетапливание воскосырья с рамок, отсюда второе название агрегата – рамочный. При работе с таким оборудованием не обязательно постоянно контролировать температурные показатели.

Для сборки подобной конструкции потребуется, как минимум точный чертеж либо схема уже готовой паровой воскотопки. Но, можно собрать и индивидуальное приспособление по своим расчетам, но опять-таки ориентируясь на уже изобретенные приспособления. Основные детали паровой воскотопки:

1. Корпус (обязательно герметичный и с крышкой).
2. Корзина/емкость для закрепления рамок с сотами.
3. Паровой генератор.
4. Емкость для скопления расплавленного воска.

Важный совет! Очищайте оборудование в горячем виде, но будьте аккуратны: есть риск обжечься. Когда воскотопка остынет, очистить её будет намного сложнее.

Преимущества паровой воскотопки: отличный результат, который обеспечивается высоким рабочим температурным режимом, простота монтажа и устройства, не требует специального технического обслуживания и ухода. К минусам можно отнести огнеопасность, оборудование должно функционировать под наблюдением.

Чертеж паровой воскотопки

Солнечная

На пасеке не обойтись без такого нужного устройства, как солнечная воскотопка. Есть много методов получения пчелиного воска, но все они основаны на нагревании сырья до состояния плавления и выше. Солнечная воскотопка работает, используя энергию солнца. Она не требует затрат и постоянно доступна как на стационарной пасеке, так и на кочевке. Приостановить ее использование могут лишь плохие погодные условия.

Как работает паровая воскотопка

Самое простое устройство представляет собой металлический корпус, на дно которого наливают воду. Сверху размещают металлическую решетку или сетчатые мешки с перемолотым сырьем. Емкость ставят на плиту или другой источник тепла, доводят до кипения, когда вода начнет испаряться. Растопленный горячим паром размягченный воск проходит через фильтр, задерживающий посторонние примеси, стекает в специальный поддон и охлаждается там. После этого чистый воск легко извлечь из устройства.

Совет!

После температурной обработки в отбракованных сотах обычно остаются выжимки, содержащие достаточно чистого воска. Его можно извлечь с помощью специальных прессов.

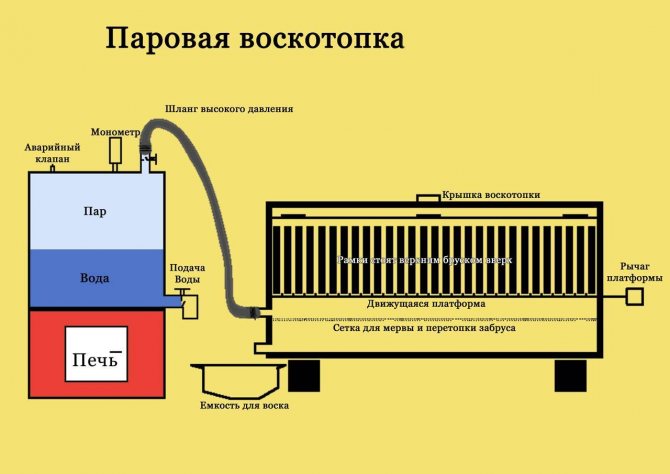

Альтернативный вид конструкции с наружным нагревателем, снабженный трубкой для подачи пара в емкость с сырьем, размещенным на специальных держателях. Расплавленный воск попадает по наклонному листу в нижний отсек сосуда через фильтрующую сетку, оставляя на ней инородные присадки. Вещество стекает вместе с водой, разделяются они за счет разницы плотности: жидкость остается на дне резервуара.

Важно!

Трубку для стекания полученного продукта берут прочную, способную выдерживать высокую температуру и достаточно просторную в диаметре, чтобы не приходилось слишком часто очищать засоренные проходы.

Чудо-воскотопка

Читатели обращаются в редакцию с просьбой, разместить в журнале чертежи солнечной воскотопки. Их можно найти в книге В.Ф.Некрашевича, Ю.Н.Кирьянова «Механизация пчеловодства» (аннотация опубликована в ж-ле «Пчеловодство» №1, 2006, с. 62), а мы предлагаем вам оригинальную конструкцию чудо-воскотопки пчеловодов Г. и А.Ярмош, которая была опубликована в ж-ле «Пчеловодство» №6, 1990, с. 38.

На каждой пасеке есть солнечная воскотопка. В ней перетапливают светлые чистые соты и с минимальными затратами труда получают высококачественный воск. Однако ею нельзя эффективно пользоваться ранней весной и осенью, когда дни коротки, а солнце греет слабо. Этого можно избежать.

Корпусом воскотопки (рис. 1) служит магазинная надставка многокорпусного или иного улья, установленная на гладкую доску отъемного дна 2. К надставке и доске крепят упоры 3, на которые помещают изготовленные из белой жести лоток 5 и корытце 6. Двойные стекла в деревянной крышке 7 для закрепления промазывают замазкой. Крышку плотно пригоняют к магазинной надставке. Перед закрытием воскотопки между корпусом и крышкой помещают прокладку из сукна, что способствует поддержанию в воскотопке необходимой температуры. Снаружи воскотопку окрашивают в черный цвет.

Солнечную воскотопку устанавливают, как обычно, на поворотном основании (рис. 2). Для этого на хорошо освещенном, защищенном от ветров месте вкапывают столбик 1 с прибитой к его торцу деревянной площадкой 2. На площадке устанавливают поворотный диск «Здоровье» 3 и два держателя 4 из металлической полоски с вырезами для надевания их на край площадки. В один держатель на ось устанавливают катушку 5 из-под ниток или фотопленки. Ко второму держателю без катушки крепят полосовую резину 6 и укладывают по окружности верхнего вращающегося диска «Здоровье». К концу резины прикрепляют такой же ширины полосу из плотного материала, заводят ее через катушку и опускают вниз. К полосе прикрепляют крючок, на который навешивают ведро 8 или другую емкость с краном 9. В емкость наливают воду.

Солнечную воскотопку устанавливают на диск так, чтобы лучи поднимающегося солнца падали на наклонное стекло крышки перпендикулярно. На наклонный лоток помещают восковое сырье и открывают кран ведра. Вода медленно вытекает из ведра, вес его уменьшается, и резиновая полоска, сокращаясь, поворачивает верхний круг диска со стоящей на нем воскотопкой. Длину резины, размеры устройства, вместимость ведра и скорость вытекания воды определяют экспериментально с таким расчетом, чтобы воскотопка точно поворачивалась за солнцем и его лучи падали на ее стекло в течение всего дня. Пчеловоду достаточно утром в солнечную погоду налить в ведро воды, положить на лоток соты, а вечером забрать воск.

Диск «Здоровье» продается в спортивных магазинах. Если нет возможности его приобрести, то можно самим изготовить аналогичное поворотное устройство (рис. 3). Оно состоит из наружной обоймы 1, привинченной шурупом 2 к деревянному столбику 3, и внутренней обоймы 4. Между обоймами размещены шарики 5. К верхней обойме шурупами 6 прикреплена деревянная круглая площадка 7, на которую и устанавливают воскотопку. Полосовую резину на поворотном устройстве укладывают по окружности площадки 7.

Весной пчелам нужна вода. Обычно на пасеках делают общие поилки, представляющие собой емкость с краном, из которого на наклонно расположенную под ним доску с желобками капает вода. Эти поилки удобны, но температура воды в них не очень сильно отличается от температуры воды в открытых природных источниках.

Чтобы использовать кратковременное появление весеннего солнца для повышения температуры воды в поилке, емкость с краном помещают в воскотопку (рис. 4). Под воронкой, установленной в отверстие доски, ставят наклонную доску.

Сейчас многие пчеловоды собирают пыльцу и при этом испытывают трудности с ее сушкой. Наша воскотопка легко переоборудуется в небольшой сушильный шкаф. Для этого на доску под лоток (рис. 1) ставят электроплитку. В фальцы для плечиков рамок второй и последующих надставок помещают деревянные решетки с сетками, застланными бумагой. При этом надо сделать так, чтобы по периметру листа бумаги был открыт проход для теплого воздуха. На бумагу тонким слоем насыпают пыльцу. Устанавливают термометр, включают в сеть электроплитку и регулируют температуру. Для равномерного высушивания магазинные надставки с рамками и пыльцой несколько раз меняют местами.

Устанавливая электроплитки, применяют асбестовую или другую изоляцию.

Г.Ярмош, А.Ярмош

Поделиться с друзьями

Виды паровых воскотопок

Самодельное оборудование для переработки измельченного сырья функционирует на основании принципа водяной бани, где абсолютно отсутствует соприкосновение сырья с жидкостью. В результате получается экологически чистая продукция, а при дополнительной обработке полностью иссушается мерва.

Существует 2 категории устройств:

1. Безнапорный прибор, в котором рамки обрабатывают горячим паром под атмосферным давлением. Воду при этом нагревают на дровяных печах или на электроплитках.
2. Напорная установка, оснащенная механизмом для сжатия загруженного сырья. При этом создается давление выше атмосферного. Это эффективно повышает выход готового воска без дополнительного пресса. Фактически конструкция уже оснащена прессом, уменьшающим размер камеры для топки воска. Температура воды увеличивается за счет тепла, полученного сгоранием твердого топлива, газа. Возможно использование электроприборов.

Назначение воскотопки

Тот воск, который «дают» эти трудолюбивые насекомые, сразу для использования непригоден. Первым делом его нужно обработать при помощи воскотопки. Изготовить самостоятельно или покупать ее в магазине — должен решать каждый пасечник отдельно. В большинстве случаев покупные модели более эффективны, однако разница эта не столь существенна, так что многие предпочитают не переплачивать.

Выделяют несколько основных вариантов того приспособления. Каждый из них обладает определенными преимуществами и недостатками. При выборе типа данного устройства следует в первую очередь ориентироваться на то, как именно удобно отдельно взятому пасечнику обрабатывать сырье (воск) и, уже отталкиваясь от этого, подбирать подходящий вариант.

Вы можете приобрести подобное оборудование уже в готовом виде в любом специализированном интернет-магазине, а можете предпочесть изготовить рассматриваемое нами оборудование своими руками в домашних условиях. Такой подход позволит вам значительно сэкономить свои финансовые средства, а также проявить свои творческие способности при обустройстве своего пасечного хозяйства.

Выделяют два основных типа подобного оборудования: солнечный и паровой. Каждый из них обладает своими плюсами и минусами, и взвесив все «за» и «против», вы сможете сделать обоснованный выбор, какой из этих типов использовать на территории своей пасеки.

Если вы собираетесь изготовить рассматриваемое нами оборудование своими руками, то вам для этого обязательно понадобятся чертежи. Найти их вы сможете либо в специализированной литературе по пчеловодству, либо на тематических форумах, где такие же пчеловоды-любители делятся своим опытом и наработками по обустройству собственного пасечного хозяйства.

На различных ресурсах, находящихся на просторах интернета, народные умельцы делятся секретами своего мастерства. Например, как сделать необходимое вам оборудование из стиральной машины.

В ход идет уже отработавшее свое бытовая техника. Например, вполне подойдут для рассматриваемых нами целей модели «Рига» или «Ока».

При этом не стоит особо переживать, если ваша стиральная машинка успела выйти из строя. Это абсолютно не страшно: вам не нужно, чтобы она работала.

Важнее наличие самого бака, в котором производилась стирка. Туда мы будем собирать расплавленный воск.

И, конечно же, нам понадобится сам каркас стиральной машинки. Он подойдет нам для загрузки сырья: на него можно будет установить непосредственно сами сотовые рамки.

Конечно же, перед тем как использовать такой агрегат по новому назначению, следует внести в старую конструкцию некоторые правки. В корпусе стиральной машинки нам нужно будет обустроить топку.

Переплавлять воск мы будем при помощи тепла, который мы будем получать самым классическим способом: при помощи разведения огня. Поэтому в корпусе стиральной машинки нам понадобится также обустроить отверстия дымохода.

Конечно же, работать с такой конструкцией лучше всего на открытом воздухе, чтобы дым не поступал в служебные или, тем более, жилые помещения. И, конечно же, стоит позаботиться о том, чтобы не нарушалась техника безопасности.

Бак стиральной машинки также потребует некоторых доработок. Прежде всего, вам необходимо будет избавиться от слива для воды, а сам бак перетянуть при помощи шайб из алюминия или нержавеющей стали с прокладками из асбеста.

простая воскотопка

Стягивать шайбы можно будет при помощи обыкновенного болта диаметром в 12 миллиметров. Кроме того, для этих целей вполне могут подойти строительные заклепки.

Подобную конструкцию лучше всего установить на самодельную подставку из кирпичей. Также вам понадобится обустроить верхнюю часть корпуса, добавив туда металлическую скобу, прикрепленную обыкновенным винтом.

Сырье для переработки можно загрузить в специальный холщовый мешок. Мы можем загрузить его в бак стиральной машины, а затем залить туда достаточное количество воды.

При этом бак стиральной машины ни в коем случае не должен быть полностью наполнен. Лучше всего сделать так, чтобы сверху оставалось свободное пространство глубиной до 10 сантиметров.

Печку необходимо хорошо растопить. В процессе плавления мешок с сырьем необходимо будет периодически разминать.

На самом последнем этапе рассматриваемой нами процедуры вы должны будете отжать мешок. Конечно же, делать это следует с предельной осторожностью, чтобы не обжечься.

Для непосредственного сбора интересующего вас урожая в бак стиральной машинки следует установить специальную эмалированную решетку. Скоба, закрученная винтом, поможет вам отжать холщовый мешок с сырьем, придавив его к этой конструкции.

Перед изъятием готовой продукции вам стоит выждать некоторое время для того, чтобы блин из пчелиного строительного материала для сооружения сотовых ячеек успел остыть. За одну процедуру можно получить при желании до 5-6 килограмм ценного урожая пасечного хозяйства.

Собственноручное изготовление

Из-за высокой стоимости готового прибора пасечники обычно делают паровую воскотопку своими руками. Ее изготовление из подручных материалов, отработанной бытовой техники несложно. Сообразительные пасечники приспосабливают под основу для вытапливания воска металлические емкости любого объема:

• старую бочку;
• крупный бак;
• большую кастрюлю;
• отработанный стальной газовый баллон;
• корпус от старой стиральной машины или холодильника.

Основное условие – каркас должен выдерживать высокую температуру.

Простейшая конструкция

Элементарная паровая конструкция, изготовление которой доступно даже начинающему пчеловоду, представляет собой металлическую емкость в форме цилиндра, до середины которой наливают воду. Сверху на нее помещают сетчатую тару, закрепленную крючками к краям бака. Туда кладут сырье, подлежащее обработке. Сосуд ставят на источник тепла, доводят до кипения. Поднимаясь, пар растапливает воск, тот стекает вниз и после охлаждения воды застывает поверх нее, не смешиваясь с ней.

Рамочная паровая воскотопка

Агрегат собственной работы состоит из двух металлических емкостей, помещающихся одна в другой. В нижней части внутреннего бака просверлены сквозные отверстия, на верхнем краю крючками закрепляются рамки из дерева с сотами. Под днищем расположен поддон для стока вытопленного воска. В наружном сосуде с крышкой, обеспечивающей постоянную температуру, происходит образование и распределение пара под действием нагревания с использованием теплоизолирующего материала.

Достоинство самодельной воскотопки паровой рамочной состоит в возможности переработки сот без измельчения и извлечения из рамок.

Полезная информация!

Прогревание деревянных конструкций дезинфицирует поверхность и очищает ее от грязи.

Из стиральной машины

Отработанная бытовая техника, предназначенная для стирки белья, – безукоризненный вариант для создания самодельной паровой воскотопки. 40-литровый бак из нержавеющей стали – лучшая разновидность сборника для сырья.

Удаляют днище, заменяют его приваренной стальной решеткой. В верхней части резервуара устанавливают алюминиевый лоток для сбора сырья. Его края точно совмещают с бортами бака, чтобы сосуд плотно размещался на верху устройства. Опытные мастера применяют для этого специальную опору. Для удобного доступа пара к сырью по краям лотка высверливают небольшие отверстия.

Готовый бак на 2 см погружают в большую кастрюлю, заполненную водой, ставят на плиту. В лоток помещают сушь и закрывают крышкой. В таком устройстве одновременно можно обработать до 25 рамок. После окончания нагревания качественный расплавленный воск забирают из алюминиевой миски.

Пчеловодство, самодельная воскотопка

Использование

Готовые воскотопки промышленного производства обычно применяют в крупных пчеловодческих хозяйствах. Там сырье перерабатывается в больших масштабах. Самодельные устройства подходят для переработки ограниченного объема воска на небольших пасеках. Они позволяют минимизировать затраты на их изготовление и модернизировать конструкцию. При обследовании пасеки пчеловод:

• удаляет восковые надстройки на верхушках сотов;
• срезает выступающие части;
• отбраковывает отработанные и поврежденные рамки.

Удобство использования солнечной воскотопки на пасеке в том, что сырье не надо долго хранить. В ожидании переработки в нем может завестись моль.

Часто пасечники пользуются приспособлением, чтобы переплавлять сушь прямо в рамках: ее помещают в агрегат, не вырезая воск. Он полностью вытапливается, а рамка под действием солнечных лучей и высокой температуры обеззараживается.

Изготовление внешнего парогенератора

Собственноручный монтаж внешнего портативного агрегата для выработки пара доступен начинающему пасечнику. Он увеличивает мощность воскотопки, нуждается в минимальных финансовых расходах. Устройство представляет собой металлическую емкость с отверстием для залива воды и широким патрубком для отвода пара. Быстрота и продуктивность образования пара обусловлена двойным нагреванием (от источника тепла и трубы).

По инструкции, оборудование размещают на огнеупорной опоре над очагом или газовой горелкой. После закипания воды испаряющийся пар поступает по присоединенной трубе в рабочую зону воскотопки, конденсируется он в нижней части бака. Для печки часто берут отслуживший переделанный газовый баллон.

Важно!

Пасечнику необходимо контролировать уровень воды в резервуаре.

Использование паровой воскотопки

В таком устройстве расплавляют измельченные соты и рамки целиком. За одну загрузку можно получить из 10 кг исходного материала около 5 кг чистого воска. Запустив прибор, пасечнику остается отслеживать уровень загрузки агрегата сырьем и менять лотки для стока полученного продукта. Затвердевшее вещество после остывания извлекают вручную.

Сейчас нагревательный котел стараются оборудовать трубчатым электронагревателем, закрепленным снизу бака с помощью резьбы. Присоединение к сети облегчает задачу пчеловода, избавляет от дыма и проблем с заготовкой дров, разведением огня.

Совет!

После вытапливания остатки мервы можно перетопить повторно, переворачивая несколько раз, и получить при этом еще 25% воска.

Преимущества и недостатки

Паровая воскотопка – одно из важнейших приспособлений пасечника. Вытапливание воска паром сейчас довольно распространенный способ получения ценного экологически чистого продукта. Достоинства устройства состоят:

• в простоте изготовления агрегата и выполнения самого процесса плавления;
• в высокой эффективности выхода готового материала;
• в низком содержании в воске воды, повышающем качество продукта;
• в эффективной очистке сырья от посторонних включений и присадок в процессе конвертации.

Существенный минус приспособления – серьезные затраты электроэнергии или заготовка твердого топлива для создания нужного температурного режима. В самодельных установках обычно отсутствует терморегулятор, что часто вызывает перегревание воска и ухудшение его качеств.

Паровая воскотопка – необходимый инструмент пасечника для получения ценного продукта пчеловодства, приносящего дополнительный доход. Сделать ее несложно из подручных материалов и отработанной бытовой техники.
