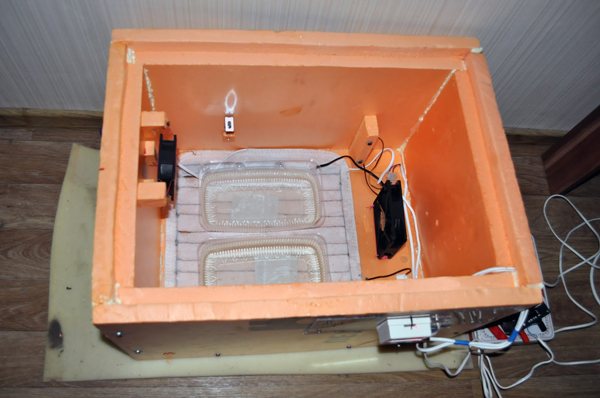

Преимущество изготовления инкубатора своими руками

Создание машины для вывода цыплят считается наиболее эффективным вариантом, по сравнению с приобретением устройства промышленного типа. В первом варианте легко учесть особенности места, где будет стоять инкубатор, индивидуальность конструкции, а также условия разведения домашних пернатых. Кроме уже перечисленных преимуществ самодельные устройства обладают следующими плюсами:

• легко поддерживать заданные параметры микроклимата, чтобы обеспечить высокий процент выживаемости птенцов;
• универсальность, можно приспособить под выведение любой домашней птицы, в том числе и для ряда экзотических видов (страусы, попугаи);
• экономично расходуются энергоресурсы.

С чего начать создание инкубатора

Прежде чем заниматься работами по созданию машины, необходимо определиться с основными материалами для изготовления. Можно взять большие пенопластовые куски или простую коробку из картона. Подойдет и ненужный холодильник. Главным фактором при выборе служит теплоизоляционное свойство материала.

Полезно знать. У пенопластовых конструкций будет самая низкая потеря тепла, а вот коробка из картона такой характеристикой похвастаться не может.

Немаловажную роль играет и обогрев камеры инкубатора. Для поддержания необходимой температуры используются лампы или нагревательные прибор, а вот отследить показатели можно с помощью термометра.

Весьма кропотливой и обременительной работой является переворот инкубационного материала, поэтому рекомендуется автоматизировать процесс, что значительно сэкономить время. Чаще всего переворачивающие механизмы ставят на крупные машины, куда закладывают от 200 яиц.

Необходимые детали для работы

В зависимости от того какую модель необходимо изготовить используют следующие инструменты:

• старый вышедший из употребления холодильник, коробку из картона, фанеру (доски);
• листы пенопласта;
• лампы накаливания с мощностью 25 – 40Вт. Нужное количество определяется размерами машины;
• яичные лотки, на их изготовление идет металлическая сетка, древесина или пластик;
• термометр и вентилятор;
• если монтируется автоматический инкубатор, то не стоит забывать про терморегулятор, его делают из биметаллических пластин, барометрических датчиков;
• при помощи гигрометра отслеживают показатель влажности;
• рабочие инструменты (плоскогубцы, нож, изоляционная лента, пила и т.д.)

Виды и размеры

Виды решеток зависят напрямую от размера яйца, которое в него будет помещаться:

Размер ячейки решетки полностью зависит от ее вида. Так, наименьшая площадь будет у сеток для яиц перепела, наибольшая – для гусиных.

Стандартные замеры имеют следующий вид:

Также, виды сеток зависят от материала, из которого они изготавливаются.

Именно эти три вида чаще всего используются в хозяйстве из-за своей прочности и простоты в применении. Наилучшим вариантом считается именно металлическая сетка. Это связанно с тем, что материал может выдержать большие нагрузки, имеет высокую прочность и долгий срок службы.

Пример решетки из металла

Постоянное влияние высокой температуры не вызывает деформацию ячеек. Но, минусом является то, что при повышенной влажности, которая необходима для инкубации, со временем сетка поддается коррозии. Эта же проблема характерна для проволочных решеток, которые помимо этого склонны к деформации.

Пластиковый вариант не менее привлекателен. Он не поддается коррозии, легко моется и мало весит. Но, основной недостаток – может деформироваться в процессе использования.

Как определить оптимальный размер инкубатора? — мини, на 100, 500, 1000 яиц

Наиболее часто фермеры для домашних хозяйств используют инкубаторы, вмещающие около сотни яиц с ячейками имеющие диаметр 45 мм и глубина 60 – 80 мм (для закладки яичной продукции).

Такие конструкции имеют размер около 60х60 см и массу 3 кг. При желании машина делается универсальной, за счет сменных решеток-лотков, имеющих ячейки разного размера. В результате в одном и том же инкубаторе можно выводить не только кур, но и гусей, цесарок, индюков, уток или перепелок.

Познакомиться с размерами различных видов машин и их вместимостью можно в следующей таблице.

Вместимость и размеры инкубаторов

Инкубатор из б/у холодильника

Если нет желания покупать инкубатор, но в хозяйстве имеется старый холодильник, то ему можно дать новую жизни. В бывшем хранилище продуктов идеально поддерживается заданная температура, чему способствую стенки холодильника, имеющие термоизолирующие свойства.

На месте полок очень просто размести лотки с яйцами, а благодаря крепежным пазам по внутренним стенкам камеры равномерно распределяются все закладки продукции по высоте машины. Объемов холодильника хватает на установку снизу емкостей для воды при помощи которой регулируется поддержание влажности.

Система вентилирования

Любой инкубатор должен быть оснащен хотя бы самой простой вентиляционной системой. Она будет осуществлять воздухообмен внутри машины, способствовать поддержанию температурного режима и регулировать влажность для создания идеальных условий подходящих для выведения птенцов.

Оптимальная скорость проветривания 5м/сек, а перемещать воздушную массу должен вентилятор. Сверху и снизу холодильника проделывают (сверлят) отверстия для воздуха.

Для предупреждения попадания воздуха под обшивку, отверстия снабжаются пластиковыми или металлическими трубочками, имеющими нужный диаметр. При частичном или полном перекрытии которых регулируется вентиляция.

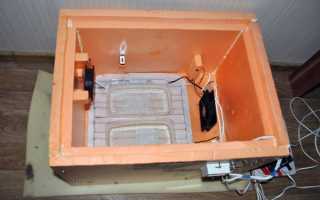

Монтаж обогревательной системы и подбор терморегулятора

Самый простой метод обогреть внутреннюю камеру это задействовать лампы накаливания (4 штуки 25Вт, 2 штуки 40Вт). Лампы равномерно распределяют снизу и сверху машины. При установке осветительных приборов снизу важно помнить о том, что они не должны быть помехой для лотков с водой.

Немаловажной частью инкубатора является терморегулятор они бывают трех видов:

• биметаллические пластины;
• термометр имеющий ртутную основу и электрод;
• барометрический датчик.

С помощью первого замыкается электрическая цепь, как только будет достигнута нужная температура, при помощи второго идет отключение обогрева, третий замыкает цепь, как только возникнет чрезмерное давление.

Механизм переворачивания яиц

В процессе инкубации яйца обязательно должны переворачиваться несколько раз в день. В природных условиях данная функция выполняется курицей, здесь же необходимо действие специального механизма.

Работа выполняется за счет электрического мотора, приводящего в рабочее состояние шток, передающий двигательный импульс на яичный лоток. Для создания такого механизма нужно:

• снизу камеры сделать редуктор;
• смастерить раму из дерева, которая будет держать лотки. Крепеж осуществляется таким образом, чтобы лотки наклонялись на 60° к дверце и настолько же в обратном направлении;
• редуктор должен быть прочно зафиксирован;
• соединить с электрическим двигателем шток подсоединенный к яичному лотку.

Последовательность действий

Осталось более подробно поговорить о том, как переоборудовать холодильник в инкубатор:

1. Потолок агрегата снабжается отверстиям куда будут вставлены лампы для обогрева и сквозными дырками для вентиляции.
2. Снизу сверлят не меньше 3 отверстий, имеющих диаметр 1,5 см.
3. Чтобы лучше сохранять тепло, рекомендуется отделка стенок холодильника пенопластом.
4. На наружную часть крепят терморегулятор, а внутреннюю снабжают датчиком;
5. Чтобы организовать циркуляцию воздушных масс, рядом с лампочками (сверху) крепят вентиляторы в количестве 1 – 2 штук (подойдут и компьютерные);
6. В двери бывшего холодильнику вырезают небольшое окошко – смотровое и закрывают его стеклом, можно использовать прозрачный пластик.

Инкубатор своими руками из холодильника: видео

Терморегулятор

Если температура повышается при использовании ламп, то в электрическую сеть необходимо встроить реостат. Это специальное устройство, его задачей является повысить сопротивление тока, тогда напряжение на лампе упадет, и вследствие этого снизится температура.

Если у вас есть такие сломанные приборы, как, например, дрель, шуруповерт, болгарка, то вы можете достать реостат оттуда.

В противном случае придется сходить до магазина, стоит такое устройство 100-200 рублей и продается в хозяйственных магазинах.

Инкубатор из картонной коробки

Использование коробки из картона является весьма дешевым способом сделать инкубатор, но не стоит рассчитывать, что получившаяся конструкция будет прочной и прослужит века. Работы выполняются в следующем порядке:

1. Необходимо взять коробку, размеры которой рассчитываются исходя из количества планируемой инкубационной продукции. Внутренняя часть короба обклеивается бумагой несколькими слоями или войлоком.
2. Проделываются отверстия куда будет выходить электропроводка. С внутренней стороны крепят 25Вт лампочки в количестве 3-х штук. Они должны быть выше на 15 см чем кладка инкубационных материалов. Имеющиеся в наличии щели, даже там, где проводка заделывают ватой, но при этом важно не забыть о наличии отверстий для вентиляции.
3. Изготовление деревянных лотков для яиц и монтажных реек (для установки лотков), дверцы.
4. Разместить внутри инкубатора термометр, внизу поставить емкость с водой, прорезать сбоку коробки смотровое окошечко.

Инкубатор своими руками из картонной коробки: видео

Система автоматического переворачивания

Переворачивать яйца птиц необходимо от 2-х до 4-х раз в сутки по графику и в одно и то же время. Если у птицевода нет возможности находиться круглосуточно дома, то целесообразно установить автоматизированную систему вращения. Они бывают трёх видов: наклонные, сетка, ролики.

Для наклонной установки требуется много места, поэтому её не используют в маленьких устройствах. Это надёжная система поворота яиц.

Система роликов переворачивает яйца путём кручения валиков. Такой механизм трудно изготовить, так как у него много деталей. Зародыши находятся в решётке из реек на марлевой поверхности. Под марлей время от времени происходит кручение роликов, за счёт которых переворачиваются и яйца.

Популярнейший механизм для переворачивания – двигающаяся сетка. Её размер подбирают исходя из диаметра и количества яиц. С краю внутренней части инкубатора оставляют достаточно пространства для хода. Механизм приводит в движения сетку, которая медленно смещается в стороны, переворачивая яйца. Большое преимущество такой системы – возможность совершить манипуляцию вручную.

Для уверенности в том, что яйца переворачиваются, используйте маркировку на одной из сторон.

Для поворотной системы и двигающейся сетки используют реверсивный тип двигателя. Он должен иметь прямой и обратный ход. Для этого используют систему дворников от машины, механические игрушки, поворотные механизмы вентиляторов. Мощность движка зависит от количества и массы яиц.

Для упрощения процесса автоматизации процесса используют покупные элементы:

1. Терморегулятор.
2. Дисплей для вывода показаний температуры и влажности.
3. Трансформатор.
4. Датчики тепла и влаги.
5. Система универсального лотка и двигателя.

Стоимость покупных механизмов варьируется от 3-х до 7 тысяч рублей.

Для самостоятельной сборки автоматической системы поворота потребуется следующие материалы:

• двигатель, имеющий обратный ход, мощностью 14 W 12 оборотов в минуту;
• звёздочки или валики;
• ремень или цепь для передачи импульса движения;
• скобы для крепежа;
• концевой включатель;
• провода.

Для автоматизации процесса эту систему подключают к часам или основному чипу, который следит за показаниями. Существуют специальные тихоходные двигатели, которые очень медленно выполняют поворот яиц и не требуют компьютерного контроля.

Вот ещё одно описание сборки без использования микросхем.

Для этого потребуется:

• двигатель дворника машины;
• стрелочные часы с самодельным контактом на циферблате;
• реле от автомобиля на 5 выходов;
• блок питания (например, от компьютера);
• диоды;
• провода;
• концевой выключатель.

В этой схеме диоды используются для уменьшения показателя напряжения. Контакт на часах делают на стрелке и циферблате. Обычно делают на минутной стрелке. Проходя мимо контакта, она замыкает сеть, и двигатель приводится в движение.

Инкубатор из пенопласта

Самый популярный и удобный материал для монтажа инкубатора – пенопласт. Стоимость его весьма небольшая, к тому же у листов отличные теплоизоляционные характеристики, а получившаяся конструкция не будет очень громоздкой и тяжелой.

Изготовление инкубатора из пенопласта

1. Нужно взять пенопластовый лист подходящего размера и разделить на 4 одинаковых куска, из которого будут сделаны боковины инкубатора.
2. Второй лист делят пополам, и одну делят на две, чтобы один лист имел ширину 60 см, а второй 40 см. Из заготовки 50х40 см мастерят днище, а из листа 50х60 – крышку.
3. В крышке прорезают отверстие 12х12 см для окошка и закрывают стеклом или пластиком.
4. Четыре части склеивают так, чтобы получился короб, после того как клей застынет прикрепляют днище. Лист аккуратно мажут клеям по кромке и затем вставляют в основную заготовку.
5. После изготовления коробки ее необходимо оклеить скотчем, для обретения жесткости конструкцией.
6. Теперь вырезаются бруски все из того же пенопласта имеющие размеры 6х4 см (высота и ширина), их приклеивают внутри короба на днище по длинным сторонам.
7. В коротких стенках делают вентиляционные отверстия отступив 1 см от днища, с одинаковым расстоянием друг от друга, в количестве трех штук. Лучше всего данную работу сделать паяльником.
8. На крышку по краям приклеивают бруски из пенопласта, для более плотной фиксации крышки.
9. Внешнюю часть крышки оснащают терморегулятором, а его датчик закрепляют внутри на расстоянии 1 см от яиц.
10. Устанавливая лотки с инкубационным материалом важно помнить о том, что расстояние между ними и стенками должно быть от 4 до 5 см, что вентилирование осуществлялось в нормальном режиме.

Автоматический контроль

Чтобы меньше участвовать в процессе регулировки действий систем инкубатора, используйте компьютерный контроль. За параметрами следит специальная плата − ардуино.

Какие функции выполняет схема, собранная с использованием Arduino UNO:

1. Точно измеряет и контролирует показатели температуры и влажности.
2. Управляет системами жизнеобеспечения (включает и отключает системы нагрева и вентиляции).
3. По заданному временному промежутку переворачивает яйца.

С компьютеризированной системой управления не беспокойтесь о поддержании необходимых условий для роста птенцов. От человека требуется только выставить параметры и периодически следить за работой механизма.

Какие детали купить, чтобы самостоятельно собрать автоматизированный инкубатор:

• главная плата Arduino UNO;
• дисплей (чип HD44780);
• модуль с четырьмя реле;
• датчик определения температуры и влажности (DHT22);
• часы, показывающие реальное время (DS1307);
• нагревательные пластины или тэны, лампы;
• увлажнитель воздуха;
• моторчик для переворачивания яиц;
• система вентиляторов;
• пульт с ИК портом (по желанию);
• теплоизоляционный короб.

Технические части покупают на китайских сайтах или в магазинах радиотехники.

Платы ардуино используются в системах «умный дом» для аквариумов и прочих систем, где необходимо регулировать показатели.

Цепь собирают по схеме, как на рисунке. У Ардуино программируемый чип. Программа не усложнённая, и в ней легко разобраться. Выставляются требования по температуре, влажности и периоды проветривания. Для доступа свежего воздуха останавливают работу основных процессов, после чего они снова начинают функционировать.

Вентиляторов должно быть минимум два. Один для циркуляции воздуха внутри инкубатора, а второй для вентиляции.

Дисплей выдаёт пользователю много данных:

• время и день инкубации;
• влажность;
• температура;
• в каком положении лоток;
• с какой мощностью работает нагревательный элемент в данный момент;
• номер выбранного режима работы (для каждого периода инкубации).

Будет правильным решением установить дополнительно резервное питание. В случае перебоев с электричеством на продолжительное время температура не упадёт и птенцы не погибнут.
